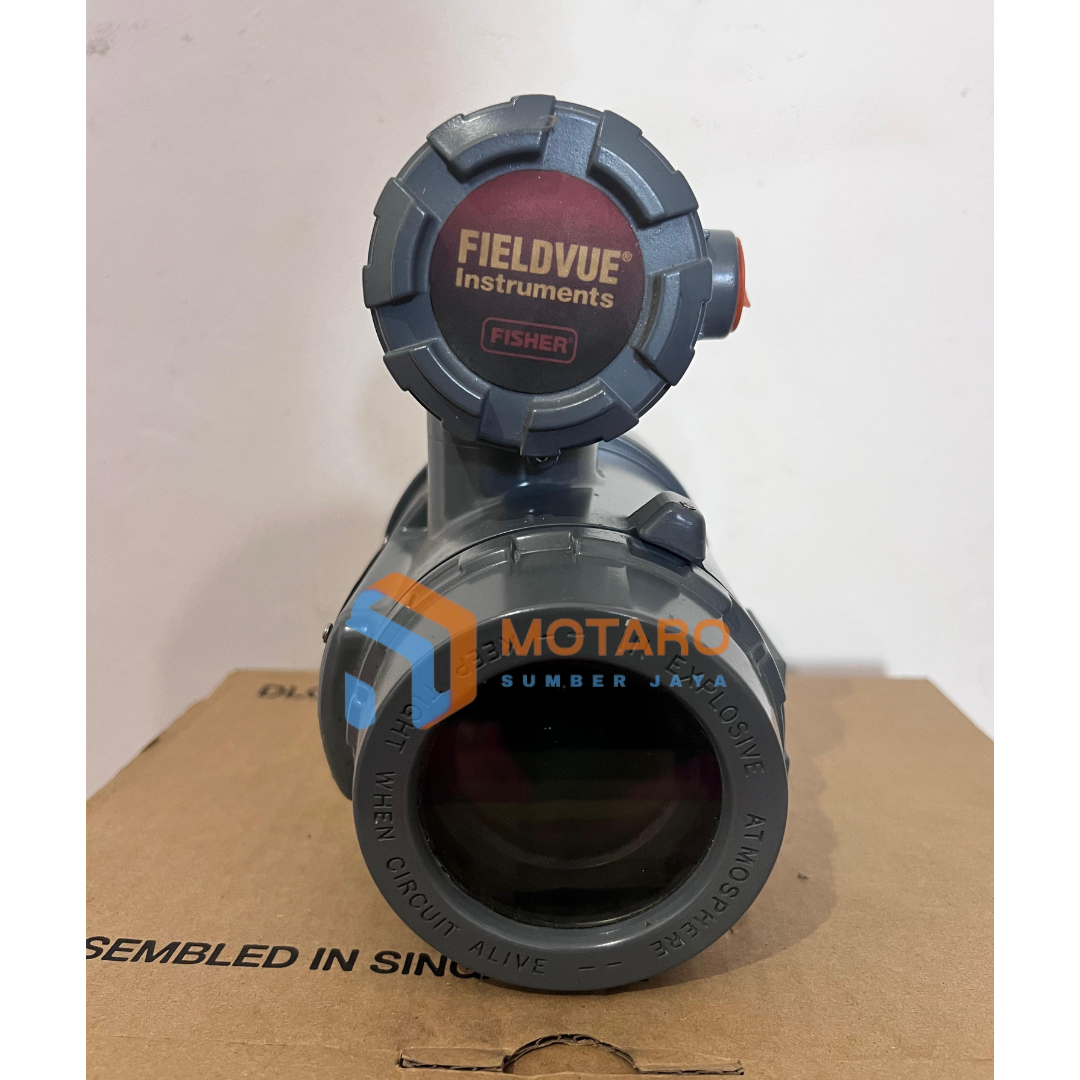

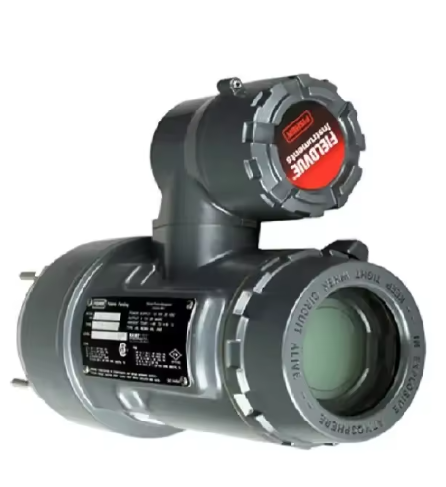

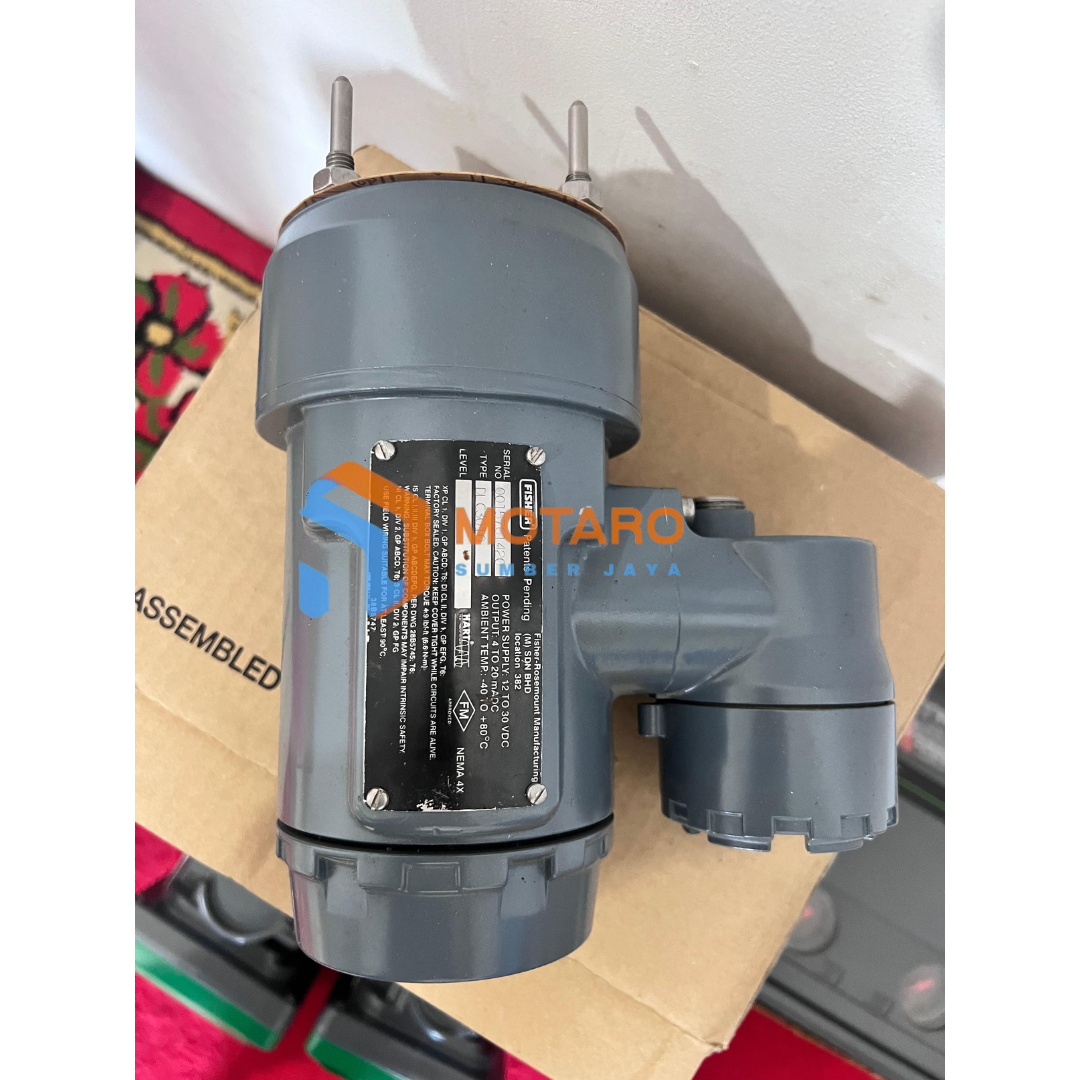

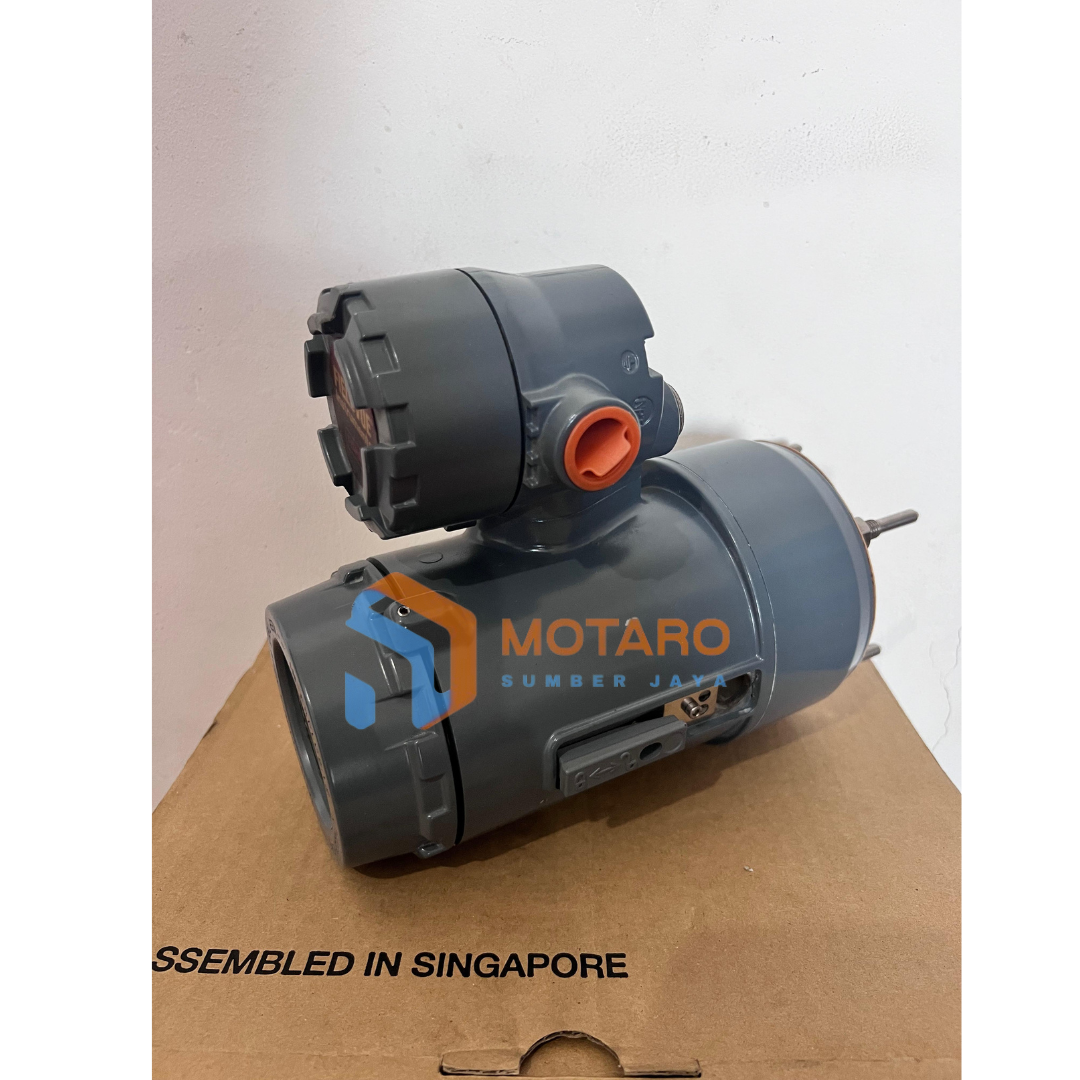

Emerson Fisher DLC3010 Digital Level Controller FIELDVUE Original

Level Controller

Deskripsi Umum

DLC3010 adalah digital level controller (pengendali digital ketinggian) berbasis mikroprosesor yang dirancang untuk bekerja dengan sensor tipe displacer (menggunakan gaya apung atau buoyancy) untuk mengukur level cairan, antarmuka dua cairan (interface), atau densitas (specific gravity) cairan

Prinsip kerjanya: perubahan level atau densitas akan mengubah gaya apung pada displacer, yang memutar poros torque tube. Perputaran ini diteruskan ke mekanisme pengukuran dalam DLC3010 (misalnya melalui sensor Hall effect), kemudian dikonversi menjadi sinyal elektrik.

DLC3010 mendukung output analog (4-20 mA) dan komunikasi digital HART (FSK) untuk konfigurasi, diagnostik, monitoring, dan integrasi ke sistem kontrol (misalnya DeltaV)



Spesifikasi Teknis

Berikut adalah spesifikasi teknikal inti dari DLC3010 berdasarkan dokumen Emerson dan manual instruksi:

Parameter
Nilai / Karakteristik
Fungsi utama
Pengukuran level cairan, interface dua cairan, densitas (specific gravity)
Protokol komunikasi
HART 1200 Baud (FSK)
Output analog
4-20 mA (aksi langsung atau aksi terbalik)
Saturasi & Alarm output
Saturasi tinggi: 20,5 mA; saturasi rendah: 3,8 mA; Alarm tinggi: 22,5 mA; Alarm rendah: 3,7 mA
Linearitas independen
±0,25% dari span output (untuk NPS 3 pada 249W)
Histeresis
< 0,2% dari span input
Repeatabilitas
±0,1% dari full scale output
Dead band
< 0,05% dari span input
Kompatibilitas EMC / Emisi
Memenuhi EN 61326-1:2013 dan EN 61326-2-3:2006 (Immunity industrial, Emission class A)
Catu daya / Tegangan suplai
12 … 30 V DC, arus loop sekitar 22,5 mA (tergantung loop)
Beban loop minimal & maksimal
Loop total resistansi antara 230 … 600 ohm diperlukan agar komunikasi HART dapat terjadi
Rotasi torque tube nominal
4,4° untuk perubahan 0-100% level (spes. gravity = 1)
Rentang sudut lever operasional
sekitar ±6° dari posisi netral
Sensor temperatur eksternal
Mendukung RTD platinum 100 Ω (2-wire atau 3-wire) untuk koreksi temperatur / densitas
Kompensasi temperatur / densitas
Mendukung tabel linear (hingga 10 segmen) untuk kompensasi perubahan densitas akibat temperatur
Rentang temperatur lingkungan / operasi
Dipertimbangkan penggunaan insulator untuk aplikasi suhu tinggi; batas operasional terkait bahan torque tube dan komponen harus diperhatikan (misalnya N05500 tidak direkomendasikan di atas ~450 °F)
Pemasangan
Dapat dipasang right- atau left-of-displacer, orientasi poros, posisi drainase optimal
