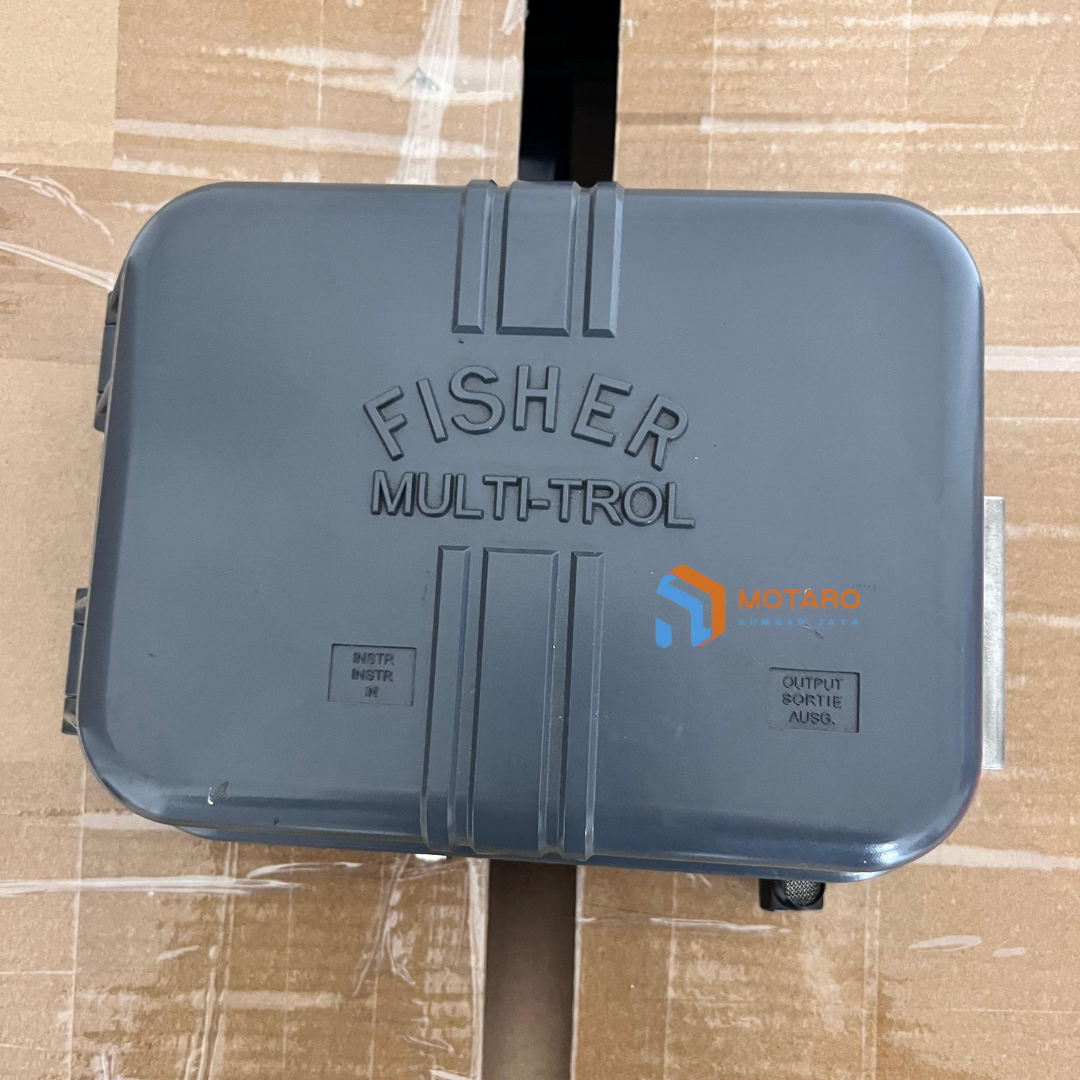

Fisher Multi-Trol Controls 2516 - Supplier
Kotak kontrol industri berkualitas tinggi
Rp123456.00Rp123.00
Deskripsi Umum
Fisher 2516 adalah sebuah receiver-controller pneumatik (multi-trol controller) yang digunakan dalam sistem kontrol proses industri (misalnya pengendalian level, tekanan, atau densitas). Fungsi utamanya adalah menerima sinyal pneumatik (misalnya dari transmitter atau pengontrol primer), lalu membandingkannya dengan set point, dan mengeluarkan sinyal pneumatik ke aktuator katup (control valve) untuk mengoreksi beda antara sinyal input dan set point.
Spesifikasi Teknis Utama
Berikut ini ringkasan spesifikasi teknis Fisher 2516:
Parameter | Nilai / Rentang | Keterangan / catatan tambahan |
Sinyal Input | 0,2 – 1,0 bar (3 – 15 psig) atau 0,4 – 2,0 bar (6 – 30 psig) | Tergantung versi / kalibrasi unit. |
Sinyal Output | Sama dengan input (0,2 – 1,0 bar atau 0,4 – 2,0 bar) | Sesuai rentang output pengendalian ke aktuator |
Tekanan Pasokan Normal | ≈ 1,5 bar (20 psig) untuk rentang 0,2–1,0 bar; ≈ 2,4 bar (35 psig) untuk rentang 0,4–2,0 bar | Tekanan ini adalah tekanan operasi normal sumber udara / gas bersih. |
Tekanan Maksimum Internal | 3,4 bar (50 psig) | Tekanan maksimum yang tidak boleh dilewati agar bagian internal tidak rusak. |
Konsumsi Udara (Steady State) | Berdasarkan kondisi dan setting (lihat diagram konsumsi udara dalam datasheet) | Tergantung bandwidth proporsional dan kondisi kerja |

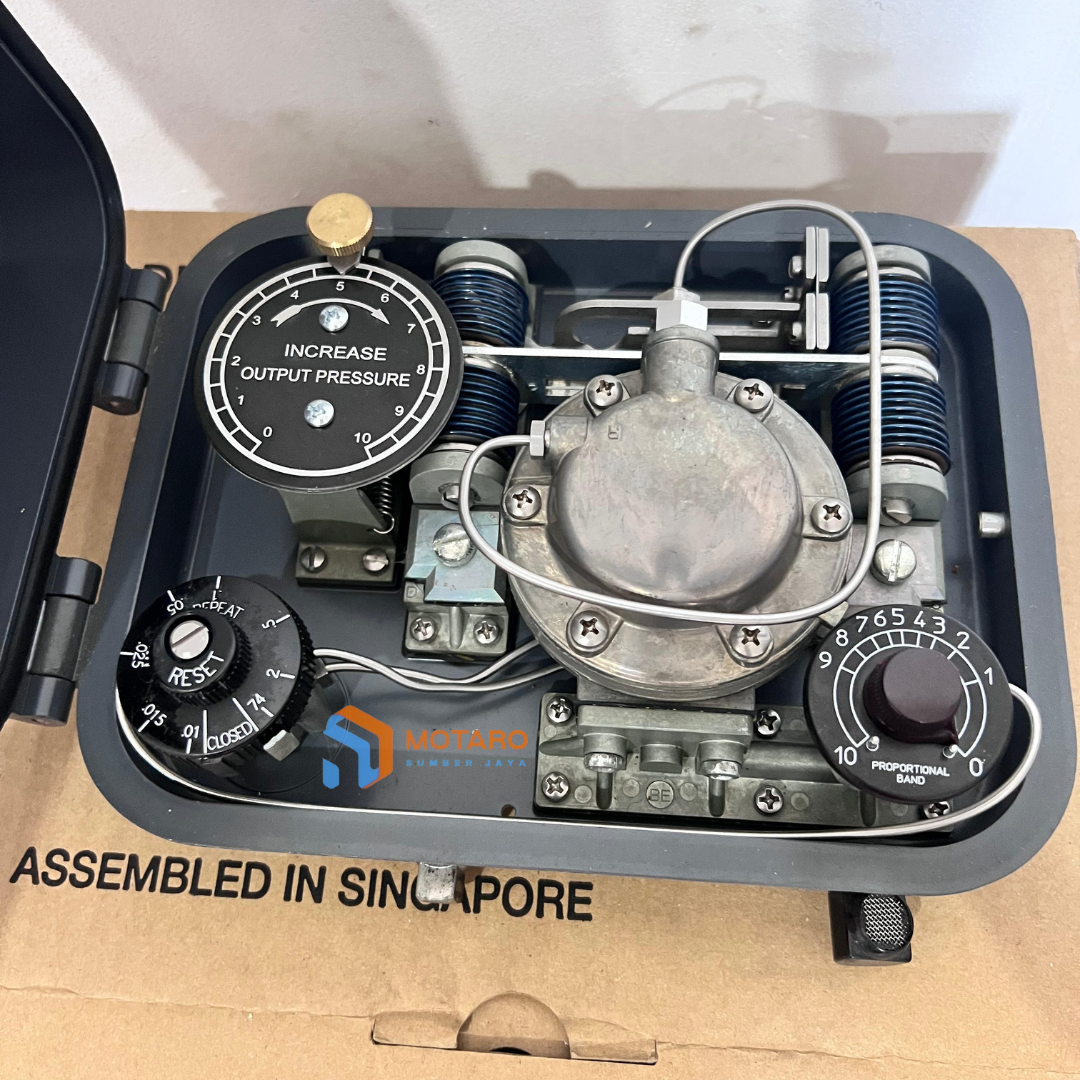

Proportional Band | Adjustable dari 0 hingga ~200 % dari rentang transmitter | Disarankan untuk pengaturan antara 20% hingga 200% |
Reset (Integral) | Adjustable dari 0,01 menit/ulang (menit per repeat) hingga ~74 menit/ulang | Reset dipakai untuk mengoreksi offset jangka panjang |
Histeresis | ±0,6 % dari perubahan tekanan output pada 100% bandwidth proporsional | Untuk receiver-controller proporsional saja (2506) dalam dokumen, tetapi konsep histeresis tetap relevan sebagai karakteristik sistem |
Material / Bahan | Casing dan penutup: aluminium die-cast; flapper: paduan nikel; belows: perunggu (standar) atau stainless steel (opsional); nozzle: kuningan (C36000); gasket: chloroprene atau silikon (opsi suhu tinggi) | Material ini dipilih agar tahan kondisi industri dan variasi suhu. |
Suhu Operasi | Standar: –40 °C hingga +71 °C; Versi suhu tinggi: –18 °C hingga +104 °C | Versi bahan gasket / relai khusus dapat memperluas rentang ini. |
Kelas Area Berbahaya (Hazardous Area) | Memenuhi persyaratan ATEX Grup II Category 2 Gas & Dust (Ex h IIC Tx Gb & Ex h IIIC Tx Db) | Tergantung kondisi operasi dan pemilihan material. |
Ukuran / Bobot | Berat ≈ 4,54 kg (10 lbs) | Untuk unit lengkap. |
Koneksi Pipa / Sambungan | 1/4-inch NPT internal untuk tubing input, output, instrument, dan remote set point | Umumnya menggunakan pipa kecil untuk koneksi instrument |
